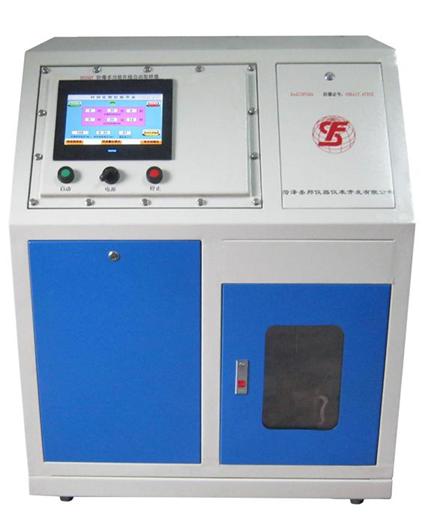

HSSQY-T防爆多功能在線自動取樣器
一、概述
目前國內原油、成品油、煤焦油及化工管線或儲罐取樣，大都采用手工取樣方法，手工取樣因其取樣頻率小，易受輸油、化工工況、人為因素等影響，樣品代表性差，由此而引發的交接計量糾紛日益增多。我公司生產的HSSQY-T防爆多功能在線自動取樣器在線取樣性能優于GB/T27867-2011《石油液體管線自動取樣法》標準，摒棄了目前市場上取樣器的種種弊端，在產品結構、試樣采集方面進行了創新研究，使該取樣器設計更新穎、安全更可靠、安裝更方便、操作更簡單、取樣更精確、適合各種油質，永不堵塞等優點，填補了我國在線自動取樣技術的一項空白。
防爆多功能在線自動取樣器采用防爆電機，電氣控制、顯示、電腦等部位均采用隔離防爆等防爆技術。該取樣器的防爆標準符合GB 3836.1-2021《爆炸性環境第1部分：設備通用要求》及GB 3836.2-2021《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》。
二、主要特點
1、主要部件為進口器件、結構簡單可靠、運行故障率低、便于維護。
2、自動化程度高，系統自檢故障報警功能，對試樣采集全過程監測，采集時間完成后自動停機、自動報警。
3、既可時間比例樣采集，也可流量比例樣采集。
4、適用油品范圍廣，可在多雜質劣質原油管線或儲罐中取樣。
5、PLC控制系統、彩屏顯示、參數設置明了，可滿足輸油工作狀態下的樣品采集設置。
6、溫控系統：為使儀器內的油品與管線上的油品溫度一致，儀器內設有伴熱系統，由電腦控制，自動恒溫，無須人工操作；具有停機溫度自動控制補償功能（不關閉總電源時）。
7、具備循環系統，流速可調，可與主管線流速保持一致。
8、遠程控制，可一機多控，具備在工作室設置參數、啟動或關閉等功能。
9、數字遠傳功能多種協議可選：RS232、RS485、Modbus、Ethernet
Profibus-DP。
10、采液裝置采用本公司自主研發的防爆自動變速分液裝置。
11、本儀器防堵、防漏、防腐、免維護。
三、技術參數
1、電源輸入
a、電壓：380V 50Hz（三相四線制）
b、功率：1800W（帶伴熱）
2、工作介質
a、溫度：≤90℃
b、粘度：有流動性
c、壓力：≤4.0MPa（大于4.0MPa時，可另行設計）
3、顯示模式：彩屏顯示
4、工況環境：-40～70℃
5、特性系數：0.98～1.08
6、取樣間隔時間：0.4～40S（電腦自控）
7、單次取樣量：0.28～0.35ml（可按用戶要求設計）
8、防爆標志：Ex db IIB T4 Gb
9、通訊方式：RS232 、 RS485 、Modbus、 Ethernet
10、外形尺寸：900 ×700 ×1150mm（長 ×寬 ×高） |
